机械臂运动控制实验
教学目的（教师视角）
学生通过阅读本节材料，从中提炼出有用的信息，完成机械臂运动控制的“示教拖动”的机器人实验。通过本节的学习，学生将能够：
- 通过“研究的方式”自行学习，从而培养独立、自主学习能力。
- 增强面对陌生问题时的解决问题能力，从而提升解决问题的自信心。
- 通过“实践的方式”完成机械臂运动控制的“示教拖动”的机器人实验，从而培养动手能力。
课程目的（学生视角）
本节课的目标只有一个：让机械臂能够动起来。具体来说：
01. 熟悉开发环境
机械臂运动控制实验的准备工作
1.1 机器人系统介绍
-
系统简介
-
Ubuntu 是个人桌面操作系统中使用最广泛的 linux 操作系统。对于初学者来说，熟悉 linux 环境或一些嵌入式硬件操作系统是一个很好的选择。ubuntu 官方网站还发布了树莓派专用操作系统。
-
-
系统功能简介
- myStudio ：固件烧录软件，用于更新和烧录新版本固件
- myBlockly ：图形化编程软件，可直接通过拖拽积木组成运行代码，控制机械臂
- ROS1 Shell ：直接进入编译好的 ROS1 环境，可直接输入对应指令，运行对应的 ROS1 代
- ROS2 Shell ：直接进入编译好的 ROS2 环境，可直接输入对应指令，运行对应的可直接运行 ROS2 代码
- Github-ElephantRobotics ：大象机器人官方开源代码仓库
- Home-ElephantRobotics ：大象机器人官网主页
- UserManual - CN/EN ：机器使用手册，包含所有关于机械臂控制的内容
- WiFi_ON/OFF ：WiFi 开关，点击即可打开/关闭 WiFi 功能
- HotSpot_ON/OFF ：热点开关，点击即可打开/关闭热点功能，打开后热点名称为 ElephantRobotics_AP_XXXX
- Language Support ：系统语言设置，点击即可进入系统语言设置界面
1.2 系统密码说明
- 开机账户密码 & VNC 连接密码 & SSH 连接密码 & 管理员账户密码
- 统一为： Elephant
- 如何定义新的密码 （我们学生不要改密码）
- 更改账户密码
- 使用快捷键
ctrl + alt + T打开终端 - 输入
passwd进行账户密码修改 - 输入新密码两次即可
- 使用快捷键
- 更改 VNC 连接密码
- 使用快捷键
ctrl + alt + T打开终端 - 输入
vncpasswd进行账户密码修改 - 输入新密码两次即可
- 使用快捷键
- 更改 SSH 连接密码
- SSH 远程连接输入的就是管理员账户密码，无需单独修改
- 更改管理员账户密码
- 使用快捷键
ctrl + alt + T打开终端 - 输入
sudo passwd进行账户密码修改 - 输入新密码两次即可
- 使用快捷键
- 更改账户密码
1.3 VNC
-
VNC 功能介绍
- 是一款远程控制的软件，一般用于远程解决电脑故障或软件调试
-
VNC 端口说明
- 机械臂与 PC 连接在同一 WiFi 下，机械臂 IP 地址即为端口
-
连接 VNC。连接的方式有两种，
-
第一种方式需要外接显示器对系统进行一些操作，具体步骤如下：
先点击 "Disconnect" 关闭默认热点
点击 "Enable Wi-Fi" ，等待显示当前可用的 WiFi
单击需要连接的 WiFi，输入 WiFi 密码
连接成功后，点击 "Connection Information" ，查询机械臂当前 IP 地址
如示例所示， "192.168.10.64" 即为机械臂当前 IP 地址

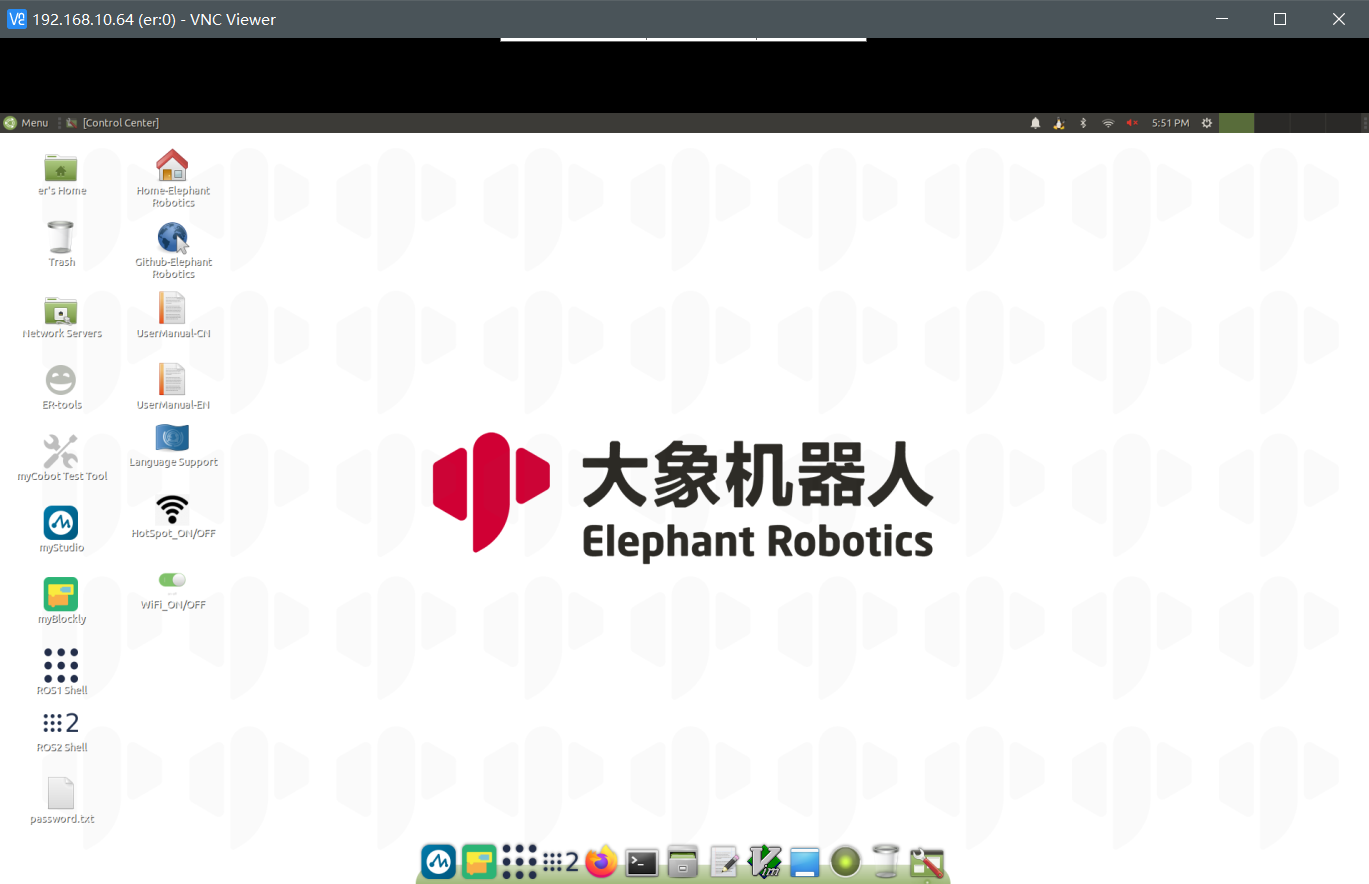

将您的电脑和机械臂的 WiFi 连接到同一个 WiFi 下，打开 VNC viewer 软件，输入这个 IP 地址（以上方的案例举例则为输入 192.168.10.64 ）然后回车，密码是 Elephant，用户名默认是不填的，成功连接示例如下：
.png)
-
第二种方式不需要连接显示屏，直接用 PC 连接 Ubuntu 系统热点进行远程控制，但是此连接方式并不具备网络冲浪的功能，只能远程操控机械臂系统，具体步骤如下：

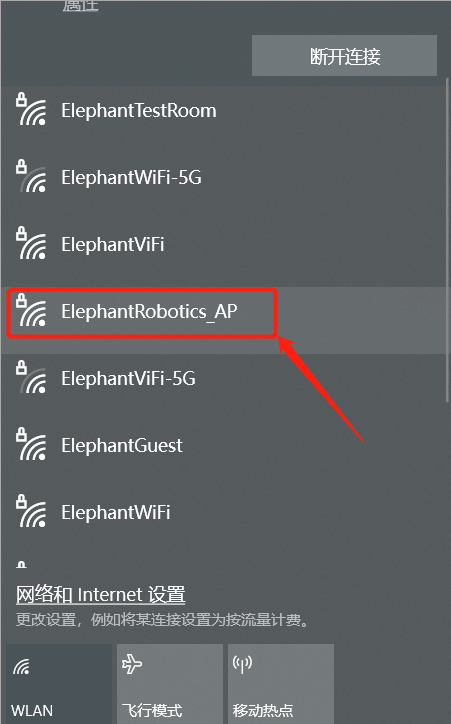

PC 选择连接 Ubuntu 系统热点 ElephantRobotics_AP_XXXX ，输入密码 Elephant
.png)

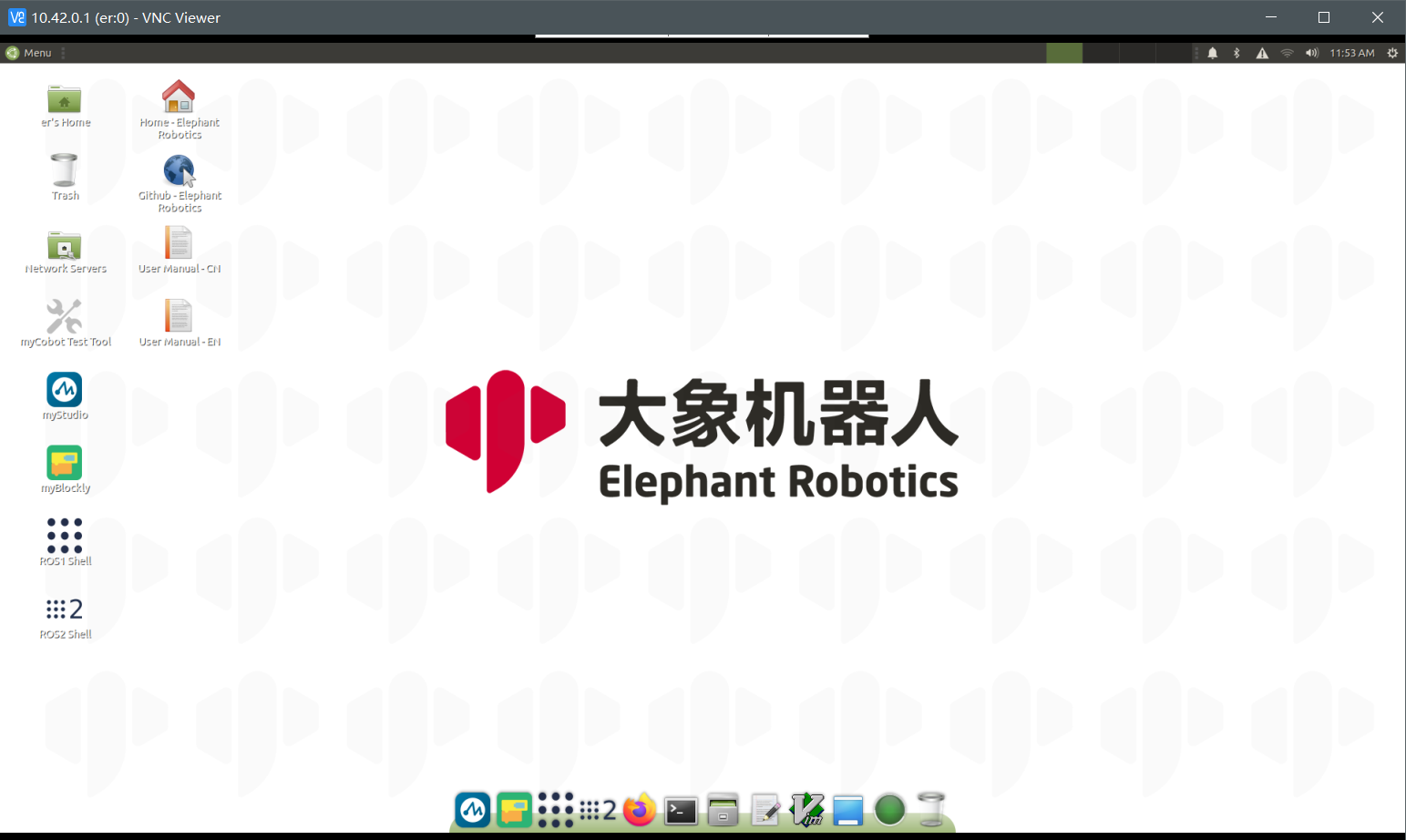

打开 VNC viewer 软件，输入这个 IP 地址 10.42.0.1 ，然后回车，密码是 Elephant，用户名默认是不填的，成功连接示例如下：
.png)
-
-
如何提高流畅性
- 远程连接流畅性取决于所连 WiFi 的流畅性，建议连接稳定的 WiFi 进行远程控制
1.4 SSH
-
SSH 功能介绍
- 简单说，SSH 是一种网络协议，用于计算机之间的加密登录。如果一个用户从本地计算机，使用 SSH 协议登录另一台远程计算机，我们就可以认为，这种登录是安全的，即使被中途截获，密码也不会泄露。
-
SSH 端口说明
- 默认端口 22，无需更改
-
SSH 首次连接
-
按照 2.3 VNC 确认机械臂 IP 地址
-
在个人电脑按下
win + R打开运行界面，在输入框输入cmd
- 输入完毕后点击确认，即可打开 shell 界面
- 输入
ssh er@IP地址，然后回车（IP 地址以机械臂显示为主，图中仅为示例）
- 输入密码
Elephant
- 如上图所示，已成功远程 ssh 连接机械臂
-
-
如何提高流畅性
- 远程连接流畅性取决于所连 WiFi 的流畅性，建议连接稳定的 WiFi 进行远程控制
1.5 网络配置
-
默认 AP 的使用
- 在机械臂开机后，系统会默认连接到树莓派自身发出的热点，热点名称为 ElephantRobotics_AP_XXXX ，此时 IP 地址为 10.42.0.1 ，此热点并不具备网络冲浪的功能，并且传输的速率与信息量有限，所以在最终成像时会有部分的失真和色差，并且通信传输也会有延迟，属于正常现象。
-
连接 WLAN
先点击 "Disconnect" 关闭默认热点
点击 "Enable Wi-Fi" ，等待显示当前可用的 WiFi
单击需要连接的 WiFi，输入 WiFi 密码
连接成功后，点击 "Connection Information" ，查询机械臂当前 IP 地址
如示例所示， "192.168.10.64" 即为机械臂当前 IP 地址
-
连接有线网络
机械臂打开后，默认连接到系统配置的热点：ElephantRobotics_AP_XXXX
点击 "Disconnect" ，断开默认热点连接
.png)
将网线连接到机械臂的网络端口
将普通互联网网线连接到机械臂的网络端口
-
如何设定默认 IP 地址
使用快捷键
ctrl + alt + T打开终端，输入sudo vim /etc/netplan/01-network-manager-all.yaml，修改 01-network-manager-all.yaml 文件为如下内容
修改完成后，输入
sudo netplan apply使配置生效 -
如何自动分配 IP 地址
系统连上 WiFi 就是自动分配 IP 地址，无需进行任何设置，如果想从固定 IP 地址改成自动分配 IP 地址，修改/etc/netplan/01-network-manager-all.yaml 文件为如下内容即可
修改完成后，输入
sudo netplan apply使配置生效
1.6 蓝牙配置
- 机械臂系统蓝牙默认打开，直接用 PC/手机，打开蓝牙搜索即可搜索到，如图所示，蓝牙默认名称为 MyCobot-Pi
-
PC/手机向机械臂传输文件
-
选择想要进行蓝牙传输的文件，使用蓝牙传输
-
在机械臂系统内操作，选择接收文件
-
等待蓝牙传输完成
-
在 /home/er/Downloads 文件夹即可看到蓝牙传输完成的文件
-
-
机械臂系统向 PC/手机传输文件
- 系统内点击蓝牙图标，在下拉显示框中选择 Send Files to Device
- 选择 PC/手机
- 在 PC/手机上，允许接收文件即可实现从机械臂向手机传输信息
1.7 语言配置
-
如何切换语言
点击桌面 Language Support 进入语言切换界面，拖拽想要更换的语言到最上方，重启系统即可
-
如何下载语言
点击桌面 Language Support 进入语言切换界面，选择语言，点击下载，输入密码 Elephant
1.8 系统分辨率切换
-
点击屏幕右上角图标，选择 System Settings ，进入系统控制面板
-
选择 Display ，进入分辨率选择页面
-
切换选择分辨率，点击 Apply 查看显示效果，如果符合，则点击 Keep this Configuration
1.9 Python
-
机器人系统 python 简介
系统内置安装 Python3.8 ，无需自行安装
已按照 Python 依赖：
| Package | Version |
|---|---|
| pymycobot | 3.0.9 |
| pyserial | 3.5 |
| numpy | 1.23.5 |
| opencv-contrib-python | 4.7.0.72 |
| rospkg | 1.4.0 |
| rospkg-modules | 1.4.0 |
-
初次使用 python
在终端中输入
python3即可进入 python 的编译环境。
出现
>>>标志后即代表进入了 python 的环境。可在输入框中尝试此代码
print ("Hello World!")此时终端会反馈回
Hello World字样可以在终端输入
pip list来查看目前已经有的 python 的包 -
运行机器人案例代码
具体案例代码可查看 Python 章节，直接将案例中代码复制下来即可使用
02. 机械臂运动控制：实现拖动示教
2.1 适用设备
- myCobot 280 Pi
- myCobot 320 Pi
- mechArm 270 Pi
- myArm 300 Pi
- myPalletizer 260 Pi
2.2 操作步骤
Step 1: Atom 烧录最新版的 atomMain 。
Step 2: 新建一个 Python 文件为 .py ，将下列代码拷贝进去并保存。
可以使用 nano 命令在 Ubuntu 系统中来创立 python 文件。首先打开终端（同时按下 CTRL+ALT+T)，输入
nano drag_trial_teaching.py
然后按下回车键，即可创建名为 drag_trial_teaching 的 python 文件。此处的 drag_trial_teaching 为创立的 python 文件的文件名，您可以在此更改为任意名称。按下回车键后会进入代码编辑页面，您可以在此界面对进行 python 程序代码编写。可以把拖动示教的代码拷贝至此处。(图中的文件名为 demo2)
当编写好 python 程序后，按下 ctrl+s 来对已经编辑好的程序进行保存，再按下 ctrl+x 退出编辑器。
注意： 文件命名为：drag_trial_teaching.py。
import time
import os
import sys
import termios
import tty
import threading
import json
import serial
import serial.tools.list_ports
from pymycobot.mycobot280 import MyCobot280
from pymycobot.mycobot320 import MyCobot320
from pymycobot.mecharm270 import MechArm270
from pymycobot.myarm import MyArm
from pymycobot.mypalletizer260 import MyPalletizer260
port: str
mc: MyCobot280
sp: int = 80
def setup():
global port, mc
print("")
print("1 - MyCobot280")
print("2 - MyCobot320")
print("3 - MechArm270")
print("4 - MyArm300")
print("5 - MyPalletizer260")
_in = input("Please input 1 - 5 to choose:")
robot_model = None
if _in == "1":
robot_model = MyCobot280
print("MyCobot280\n")
print("Please enter the model type:")
print("1. Pi")
print("2. Jetson Nano")
print("Default is Pi")
model_type = input()
if model_type == "2":
port = "/dev/ttyTHS1"
else:
pass
elif _in == "2":
robot_model = MyCobot320
print("MyCobot320\n")
elif _in == "3":
robot_model = MechArm270
print("MechArm270\n")
elif _in == "4":
robot_model = MyArm
print("MyArm300\n")
elif _in == '5':
robot_model = MyPalletizer260
print('MyPalletizer260\n')
else:
print("Please choose from 1 - 5.")
print("Exiting...")
exit()
plist = list(serial.tools.list_ports.comports())
idx = 1
for port in plist:
print("{} : {}".format(idx, port))
idx += 1
if not plist:
pass
else:
_in = input("\nPlease input 1 - {} to choice:".format(idx - 1))
port = str(plist[int(_in) - 1]).split(" - ")[0].strip()
print(port)
print("")
baud = 1000000
_baud = input("Please input baud(default:1000000):")
try:
baud = int(_baud)
except Exception:
pass
print(baud)
print("")
DEBUG = False
f = input("Wether DEBUG mode[Y/n](default:n):")
if f in ["y", "Y", "yes", "Yes"]:
DEBUG = True
mc = robot_model(port, baud, debug=DEBUG)
mc.power_on()
class Raw(object):
"""Set raw input mode for device"""
def __init__(self, stream):
self.stream = stream
self.fd = self.stream.fileno()
def __enter__(self):
self.original_stty = termios.tcgetattr(self.stream)
tty.setcbreak(self.stream)
def __exit__(self, type, value, traceback):
termios.tcsetattr(self.stream, termios.TCSANOW, self.original_stty)
class Helper(object):
def __init__(self) -> None:
self.w, self.h = os.get_terminal_size()
def echo(self, msg):
print("\r{}".format(" " * self.w), end="")
print("\r{}".format(msg), end="")
class TeachingTest(Helper):
def __init__(self, mycobot) -> None:
super().__init__()
self.mc = mycobot
self.recording = False
self.playing = False
self.record_list = []
self.record_t = None
self.play_t = None
self.path = os.path.dirname(os.path.abspath(__file__)) + "/record.txt"
def record(self):
self.record_list = []
self.recording = True
# self.mc.set_fresh_mode(0)
if isinstance(self.mc, MyCobot320):
self.mc.release_all_servos(1)
else:
self.mc.release_all_servos()
def _record():
while self.recording:
start_t = time.time()
if isinstance(self.mc, (MyArm, MyPalletizer260)):
angles = self.mc.get_encoders()
interval_time = time.time() - start_t
if angles:
record = [angles, interval_time]
self.record_list.append(record)
print("\r {}".format(time.time() - start_t), end="")
else:
angles = self.mc.get_encoders()
speeds = self.mc.get_servo_speeds()
interval_time = time.time() - start_t
if angles and speeds:
record = [angles, speeds, interval_time]
self.record_list.append(record)
print("\r {}".format(time.time() - start_t), end="")
self.echo("Start recording.")
self.record_t = threading.Thread(target=_record, daemon=True)
self.record_t.start()
def stop_record(self):
if isinstance(self.mc, MyArm):
self.mc.power_on()
else:
self.mc.focus_all_servos()
if self.recording:
self.recording = False
self.record_t.join()
self.echo("Stop record")
def play(self):
self.echo("Start play")
if isinstance(self.mc, (MyArm, MyPalletizer260)):
for record in self.record_list:
encoders, interval_time = record
self.mc.set_encoders(encoders, 100)
time.sleep(interval_time)
else:
i = 0
for record in self.record_list:
encoders, speeds, interval_time = record
self.mc.set_encoders_drag(encoders, speeds)
if i == 0:
time.sleep(3)
i += 1
time.sleep(interval_time)
self.echo("Finish play")
def loop_play(self):
self.playing = True
def _loop():
while self.playing:
self.play()
self.echo("Start loop play.")
self.play_t = threading.Thread(target=_loop, daemon=True)
self.play_t.start()
def stop_loop_play(self):
if self.playing:
self.playing = False
self.play_t.join()
self.echo("Stop loop play.")
def save_to_local(self):
if not self.record_list:
self.echo("No data should save.")
return
with open(self.path, "w") as f:
json.dump(self.record_list, f, indent=2)
self.echo("save dir: {}\n".format(self.path))
def load_from_local(self):
with open(self.path, "r") as f:
try:
data = json.load(f)
self.record_list = data
self.echo("Load data success.")
except Exception:
self.echo("Error: invalid data.")
def print_menu(self):
print(
"""\
\r q: quit
\r r: start record
\r c: stop record
\r p: play once
\r P: loop play / stop loop play
\r s: save to local
\r l: load from local
\r f: release mycobot
\r----------------------------------
"""
)
def start(self):
self.print_menu()
while not False:
with Raw(sys.stdin):
key = sys.stdin.read(1)
if key == "q":
break
elif key == "r": # recorder
self.record()
elif key == "c": # stop recorder
self.stop_record()
elif key == "p": # play
if not self.playing:
self.play()
else:
print("Already playing. Please wait till current play stop or stop loop play.")
elif key == "P": # loop play
if not self.playing:
self.loop_play()
else:
self.stop_loop_play()
elif key == "s": # save to local
self.save_to_local()
elif key == "l": # load from local
self.load_from_local()
elif key == "f": # free move
if isinstance(self.mc, MyCobot320):
self.mc.release_all_servos(1)
else:
self.mc.release_all_servos()
self.echo("Released")
else:
print(key)
continue
if __name__ == "__main__":
setup()
recorder = TeachingTest(mc)
recorder.start()
Step 3: 打开终端（快捷键 CTRL+ALT+t），输入以下命令：
python3 drag_trial_teaching.py
Step 4: 选择机型序号 Please input 1 - 5 to choose:，这里输入 4 1，回车。
Step 5: 点击回车，会出现指令 Please input 1 - 1 to choice:，输入 1，回车。
Step 6: 输入相对应的波特率，按下回车键。
- myCobot 280-Pi：1000000
- myCobot 320-Pi：115200
- myCobot 270-Pi：1000000
- myArm 300-Pi：115200
- myPalletizer 260-Pi: 1000000
Step 7: 是否查看 BAUD，输入 Y/N，按下回车键。
Step 8: 键盘输入 r ，开始录制，此时可以开始拖拽机械臂。
- 键盘输入 q，退出此程序
这里输入了 r
Step 9: 键盘输入 c，停止录制
Step 10: 键盘输入 p（小写字母），播放一次。
输入 P（大写字母），循环播放 / 停止循环播放
输入 q 终止循环，退出程序
输入 f，释放机械臂各个关节（可用于机械臂停止运动，各个关节锁定时使用）
03. 附录：通用硬件接口说明
3.1 40PIN GPIO
-
简介
- GPIO 全称：通用型输入输出端口（General-purpose input/output）
- 目前我司所有的树莓派主板上都有一个 40 针的 GPIO 头
-
电压说明
- 电路板上有两个 5V 引脚和两个 3.3V 引脚，以及多个接地引脚 (0V)，这些引脚是不可配置的。其余引脚都是通用 3.3V 引脚，这意味着输出设置为 3.3V，输入允许 3.3V
-
IO 输出
- 指定为输出引脚的 GPIO 引脚可以设置为高电平 (3.3V) 或低电平 (0V)
-
IO 输入
- 指定为输入引脚的 GPIO 引脚可以读取为高 (3.3V) 或低 (0V)。这是更容易使用内部上拉或下拉电阻。引脚 GPIO2 和 GPIO3 有固定的上拉电阻，但对于其他引脚，这可以在软件中配置
-
PWM(脉冲宽度调制)
- 所有引脚均可使用软件控制 PWM
- GPIO12, GPIO13, GPIO18, GPIO19 可使用硬件控制 PWM
-
SPI
- SPI 全称为串行外设接口（Serial Peripheral Interface），其是一种高速的，全双工，同步通信总线
- SPI0: MOSI (GPIO10); MISO (GPIO9); SCLK (GPIO11); CE0 (GPIO8), CE1 (GPIO7)
- SPI1: MOSI (GPIO20); MISO (GPIO19); SCLK (GPIO21); CE0 (GPIO18); CE1 (GPIO17); CE2 (GPIO16)
-
IIC
- I2C，中文全称为集成电路总线，是一种串行通信总线，使用多主从架构
- 数据 (GPI02)，时钟 (GPI03)
- EEPROM 数据：(GPIO0)，EEPROM 时钟 (GPI01)
-
Serial
- 串口是串行接口（serial port）的简称，也称为串行通信接口或 COM 接口
- TX (GPIO14)，RX (GPIO15)
-
python 控制引脚输出
import RPi.GPIO as GPIO
import time
# 初始化
GPIO.setmode(GPIO.BCM)
GPIO.setup(20, GPIO.OUT)
GPIO.setup(21, GPIO.OUT)
# 高电平
GPIO.output(20, 0)
GPIO.output(21, 0)
# 等待 2 秒
time.sleep(2)
# 低电平
GPIO.output(20, 1)
GPIO.output(21, 1) -
GPIO 的各个接口定义如下表所示：
| 标签 | 信号名 | 类型 | 功能 | 备注 |
|---|---|---|---|---|
| 5V | 5V | P | DC 5V | |
| 5V | 5V | P | DC 5V | |
| GND | GND | p | GND | |
| NC | NC | - | - | 暂不支持 |
| NC | NC | - | - | 暂不支持 |
| 18 | GPIO18 | I/O | GPIO18 | |
| GND | GND | p | GND | |
| 23 | GPIO23 | I/O | GPIO23 | |
| 24 | GPIO24 | I/O | GPIO24 | |
| GND | GND | p | GND | |
| 25 | GPIO25 | I/O | GPIO25 | |
| 08 | GPIO8 | I/O | GPIO8 | |
| 07 | GPIO7 | I/O | GPIO7 | |
| 01 | GPIO1 | I/O | GPIO1 | |
| GND | GND | p | GND | |
| 12 | GPIO12 | I/O | GPIO12 | |
| GND | GND | p | GND | |
| 16 | GPIO16 | I/O | GPIO16 | |
| 20 | GPIO20 | I/O | GPIO20 | |
| 21 | GPIO21 | I/O | GPIO21 | |
| 3.3 | 3.3V | P | DC 3.3V | |
| NC | NC | - | - | 暂不支持 |
| 03 | GPIO3 | I/O | GPIO3 | |
| 04 | GPIO4 | I/O | GPIO4 | |
| GND | GND | p | GND | |
| 17 | GPIO17 | I/O | GPIO17 | |
| 27 | GPIO27 | I/O | GPIO27 | |
| 22 | GPIO22 | I/O | GPIO22 | |
| 3.3 | 3.3V | P | DC 3.3V | |
| 10 | GPIO10 | I/O | GPIO10 | |
| 09 | GPIO9 | I/O | GPIO9 | |
| 11 | GPIO11 | I/O | GPIO11 | |
| GND | GND | p | GND | |
| 00 | GPIO0 | I/O | GPIO0 | |
| 05 | GPIO5 | I/O | GPIO5 | |
| 06 | GPIO6 | I/O | GPIO6 | |
| 13 | GPIO13 | I/O | GPIO13 | |
| 19 | GPIO19 | I/O | GPIO19 | |
| 26 | GPIO26 | I/O | GPIO26 | |
| GND | GND | p | GND |
注意：
- I: 仅作为输入。
- I/O: 该功能信号包含输入和输出组合。
- 当管角设置为输出端时，它将输出电压 3.3V。
- 单个管角的拉电流随管脚数量增加而减小，从约 40mA 减小到 29mA。
- 如果某个 GPIO 被设置为输出模式时，输出高电平信号，电路连接如图 2.1.5.2-3 所示，LED 灯将点亮。
- 关于功能接口的其他功能表如下图所示，使用其他功能的情况下，IO 功能不可用。
3.2 机械臂底座接口介绍
- A. 底座的正面如图所示：
底座正面
- ① 开关按键
- ② 功能接口组一
- ③ USB2.0, USB3.0
- ④ 电源 DC 接口
- ⑤ 网口
- B. 底座的侧面如图所示：
底座侧面
- ① SD 卡卡槽
- ② Type C
- ③ HDMI
- ④ 音频接口
3.3 机械臂底座接口详细说明
-
A. 电源 DC 接口：使用 DC 电源插座，外径 6.5mm，内径 2.0mm；可使用厂家配备的 12V 5A DC 电源适配器给 myCobot280 进行供电。
-
B. 开关按键：红色为开关，I 为开机，O 为关机。
-
C. USB2.0 接口：以串口总线标准 2.0 进行数据连接的接口；用户可以使用 USB 接口拷贝程序文件，也可以使用 USB 接口连接鼠标、键盘等外设。
-
D. USB3.0 接口（蓝色）：以串口总线标准 3.0 进行数据连接的接口；用户可以使用 USB 接口拷贝程序文件，也可以使用 USB 接口连接鼠标、键盘等外设。
-
E. 网口：网络数据连接的端口，用户使用 Ethernet 接口可以用于 PC 端与机器人系统的通信交互，也可以用于与其他设备进行以太网通信。
-
F. HDMI 接口：接口为 HDMI D 型接口，连接显示器。HDMI 接口 2 存在优先级，推荐使用 HDMI 接口 1。
-
G. Type C 接口：可用于和 PC 端连接通讯，更新固件使用。
-
H. SD 卡卡槽：SD 卡可以插入和拔出。SD 卡的大小是 32mm×24mmx2.1mm
